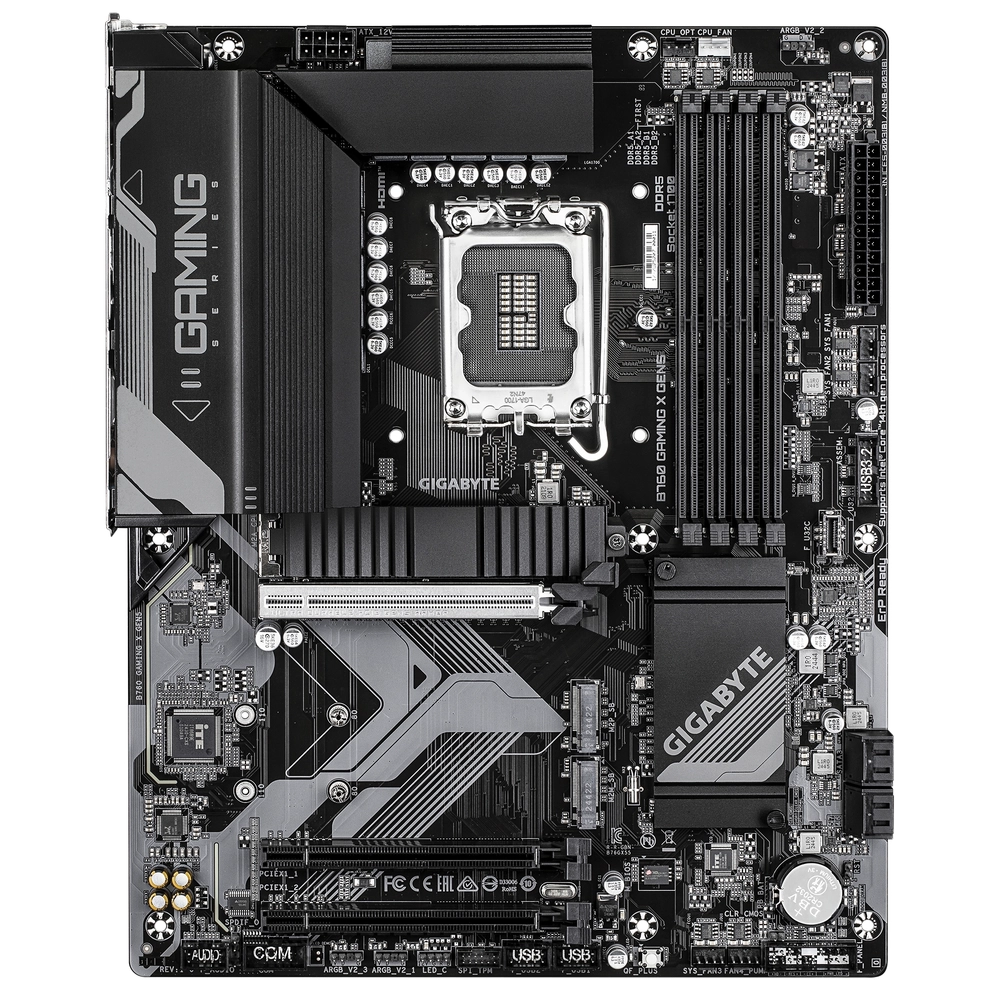

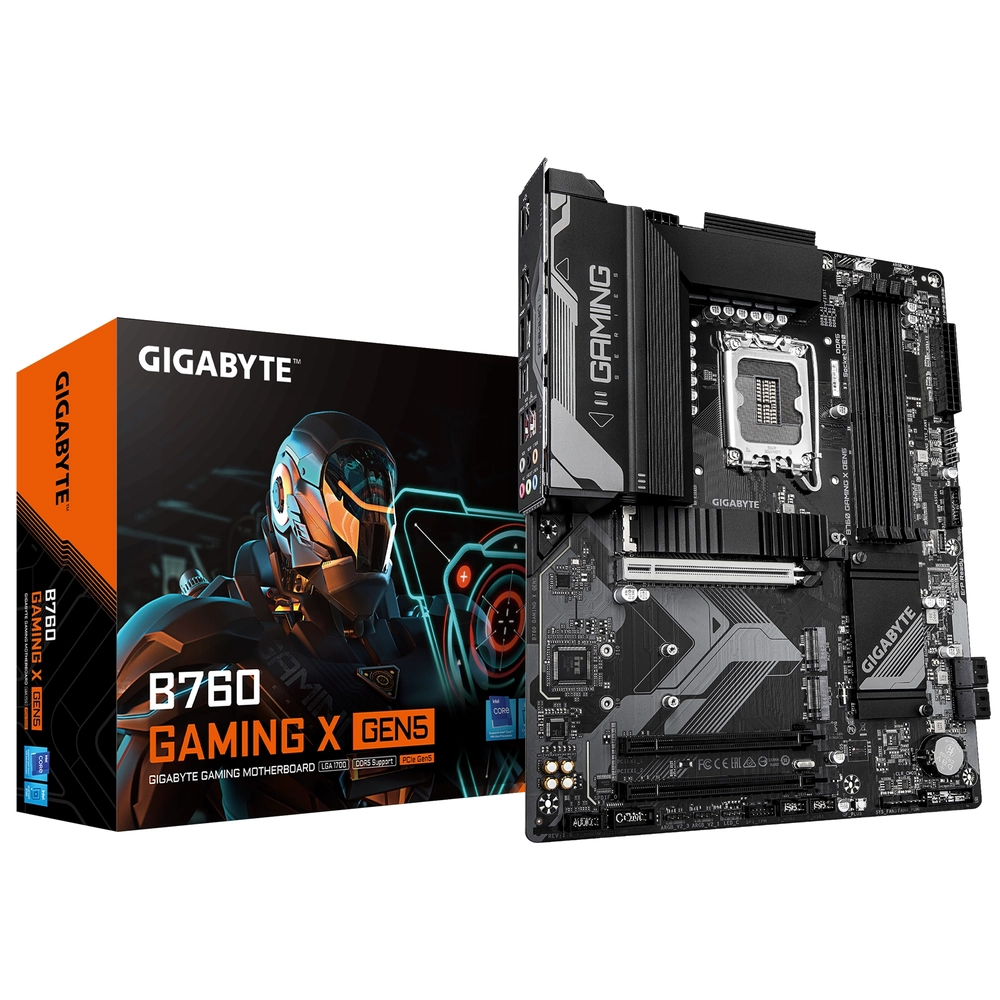

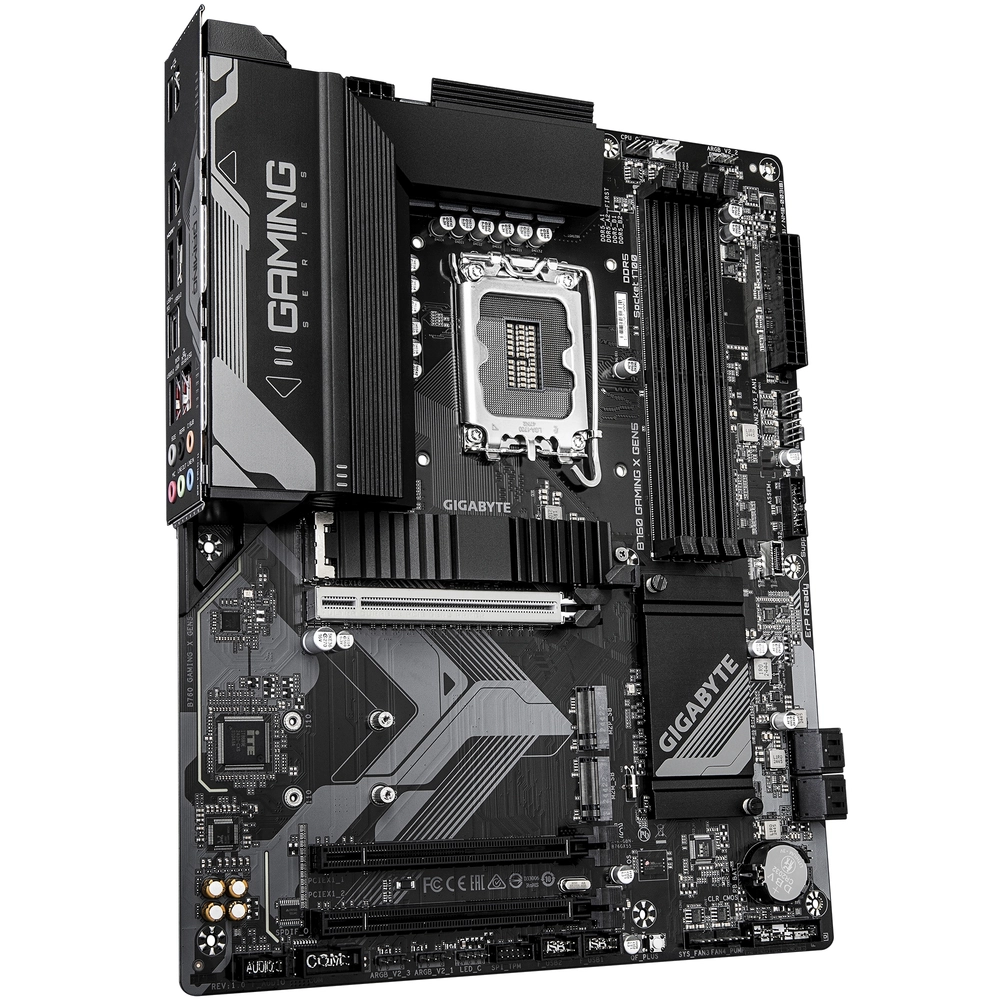

GIGABYTE B760 GAMING X GEN5 1.0 – Maticna ploca za INTEL LGA 1700
18.100 RSD
| Model | GIGABYTE B760 GAMING X GEN5 |
| Socket / CPU | Intel LGA1700 – podrška za Intel Core 12., 13. i 14. generacije |
| Chipset | Intel B760 |
| Memorija | DDR5, 4× DIMM slota, do 256 GB, Dual Channel, XMP podrška |
| Grafički izlazi | 1× DisplayPort 1.2, 1× HDMI 2.1 (zavisno od procesora) |
| PCIe | 1× PCIe 5.0 x16 za grafičku kartu |
| Skladište | 3× M.2 PCIe 4.0, 4× SATA 6Gb/s, RAID podrška |
| Mreža | 2.5Gb LAN (Realtek) |
| USB | USB 3.2 Gen 2 Type-A, USB-C, USB 3.2 Gen 1 i USB 2.0 portovi |
| Format | ATX (30.5 × 24.4 cm) |
| Namena | Gaming i profesionalne konfiguracije sa DDR5 memorijom i PCIe 5.0 grafikom |
| Model | GIGABYTE B760 GAMING X GEN5 |
| CPU | |
| Socket | LGA1700 |
| Podržani procesori | Intel® Core™ 14./13./12. generacije, Pentium® Gold i Celeron® (proveriti najnoviju listu podržanih CPU na GIGABYTE sajtu) |
| L3 keš | Varira u zavisnosti od procesora |
| Chipset | |
| Chipset | Intel® B760 Express |
| Memorija | |
| Tip memorije | DDR5 |
| Brzine (podržano) | DDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s |
| DIMM slotovi | 4 × DDR5 DIMM |
| Maks. kapacitet | Do 256 GB (64 GB po DIMM modulu) |
| Arhitektura | Dual Channel |
| ECC podrška | ECC Un-buffered DIMM 1Rx8/2Rx8 (radi u non-ECC režimu) |
| Non-ECC podrška | Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 |
| XMP | Podrška za Extreme Memory Profile (XMP) |
| Napomena | CPU i konfiguracija memorije mogu uticati na tipove, brzinu i broj modula (pogledati “Memory Support List” na GIGABYTE sajtu) |
| Integrisana grafika (Onboard Graphics) | |
| Podrška | Intel® HD Graphics (zavisno od CPU) |
| DisplayPort | 1 × DisplayPort, max 4096×2304 @ 60 Hz (DP 1.2, HDCP 2.3) |
| HDMI | 1 × HDMI, max 4096×2160 @ 60 Hz (HDMI 2.1, HDCP 2.3; podrška za native HDMI 2.1 TMDS kompatibilne portove) |
| Napomena | Grafičke specifikacije mogu varirati u zavisnosti od podrške procesora |
| Audio | |
| Audio kodek | Realtek® Audio CODEC |
| Audio standard | High Definition Audio |
| Kanali | 2/4/5.1/7.1 |
| Napomena | Funkcionalnost audio jack-a se menja kroz audio softver; za 7.1 potrebno je podesiti u audio softveru |
| S/PDIF | Podrška za S/PDIF Out |
| Mreža (LAN) | |
| LAN | Realtek® 2.5GbE (2.5 Gbps / 1 Gbps / 100 Mbps) |
| PCIe slotovi (Expansion Slots) | |
| CPU | 1 × PCI Express x16 (PCIe 5.0, radi na x16) (PCIEX16) |
| Napomena | PCIEX16 slot može podržati samo grafičku kartu ili NVMe SSD; ako se koristi jedna grafička, instalirati je u PCIEX16 |
| Chipset | 2 × PCI Express x16 (PCIe 3.0, radi na x1) (PCIEX1_1, PCIEX1_2) |
| Skladište (Storage Interface) | |
| M.2 (CPU) | 1 × M.2 (Socket 3, M key, 22110/2280, PCIe 4.0 x4/x2) (M2A_CPU) |
| M.2 (Chipset) | 2 × M.2 (Socket 3, M key, 22110/2280, PCIe 4.0 x4/x2) (M2P_SB, M2M_SB) |
| SATA | 4 × SATA 6Gb/s |
| RAID (SATA) | Podrška za RAID 0, RAID 1, RAID 5 i RAID 10 |
| USB | |
| Interni header (Type-C) | 1 × USB Type-C® header (USB 3.2 Gen 2) |
| Zadnji panel (USB 3.2 Gen 2) | 1 × USB 3.2 Gen 2 Type-A (crveni) |
| Zadnji panel (USB Type-C) | 1 × USB Type-C® (USB 3.2 Gen 1) |
| USB 3.2 Gen 1 | 3 × USB 3.2 Gen 1 (1 na zadnjem panelu + 2 preko internog header-a) |
| USB 2.0/1.1 | 1 × USB 2.0/1.1 na zadnjem panelu + ukupno 8 × USB 2.0/1.1 (4 na zadnjem panelu + 4 preko internih header-a) (Chipset + 2 USB 2.0 huba) |
| Interni konektori (Internal I/O) | |
| ATX napajanje | 1 × 24-pin ATX + 1 × 8-pin ATX 12V |
| Fan / Pump headeri | 1 × CPU fan, 1 × CPU fan/water pump, 3 × system fan, 1 × system fan/water pump |
| RGB headeri | 3 × Addressable RGB Gen2 + 1 × RGB LED strip |
| M.2 | 3 × M.2 Socket 3 |
| SATA | 4 × SATA 6Gb/s |
| Front panel | 1 × front panel header |
| Front audio | 1 × front panel audio header |
| S/PDIF | 1 × S/PDIF Out header |
| USB headeri | 1 × USB 3.2 Gen 1 header + 2 × USB 2.0/1.1 headera |
| TPM | 1 × Trusted Platform Module header (za GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module) |
| Serijski port | 1 × serial port header |
| Q-Flash Plus | 1 × Q-Flash Plus dugme |
| Reset / CMOS | 1 × reset jumper + 1 × Clear CMOS jumper |

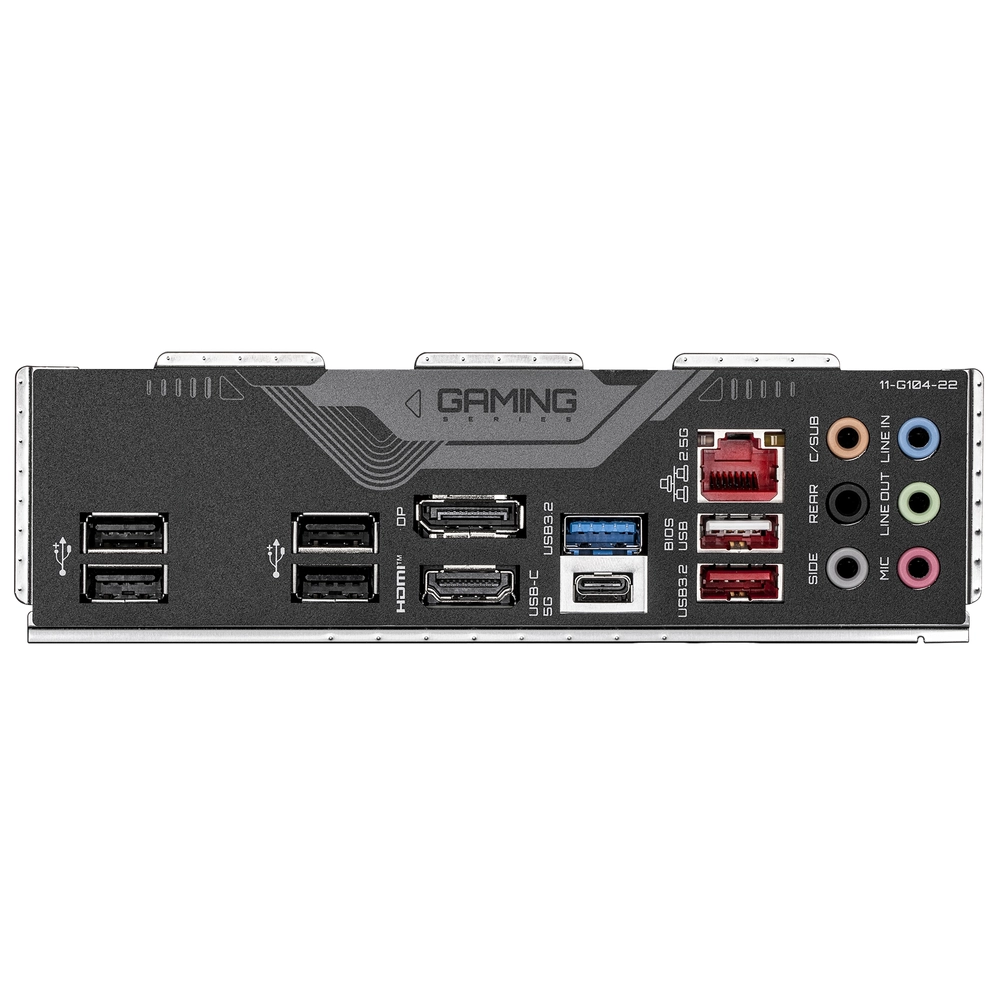

| Zadnji panel (Back Panel) | |
| USB | 1 × USB 3.2 Gen 2 Type-A (crveni), 1 × USB Type-C® (USB 3.2 Gen 1), 1 × USB 3.2 Gen 1, 5 × USB 2.0/1.1 |
| Video izlazi | 1 × DisplayPort, 1 × HDMI (stvarna podrška može varirati u zavisnosti od CPU) |
| Mreža | 1 × RJ-45 |
| Audio | 6 × audio jack |
| Kontroleri i nadzor | |
| I/O kontroler | iTE® I/O Controller Chip |
| H/W monitoring | Detekcija napona/temperature, detekcija brzine ventilatora, detekcija protoka vodenog hlađenja, upozorenje na kvar ventilatora, kontrola brzine ventilatora (zavisno od ventilatora/pumpe) |
| BIOS | |
| Flash | 1 × 256 Mbit |
| BIOS | Licencirani AMI UEFI BIOS |
| Podržani standardi | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Specifične funkcije | |
| GIGABYTE Control Center (GCC) | Podrška (dostupnost aplikacija i funkcija zavisi od modela) |
| Q-Flash | Podrška |
| Q-Flash Plus | Podrška |
| Smart Backup | Podrška |
| Softver u paketu | |
| Antivirus | Norton® Internet Security (OEM verzija) |
| Operativni sistem | |
| Podrška | Windows 11 64-bit, Windows 10 64-bit |
| Format | |
| Form factor | ATX; 30.5 cm × 24.4 cm |
| Proizvođač | GIGABYTE |
| Zvanična stranica proizvoda | GIGABYTE B760 GAMING X GEN5 – Specifikacije proizvođača |
